基本：電気の通りやすさを測る

用意する物

• AkaDako探求ツールまたはタコラッチ
• PCやタブレット

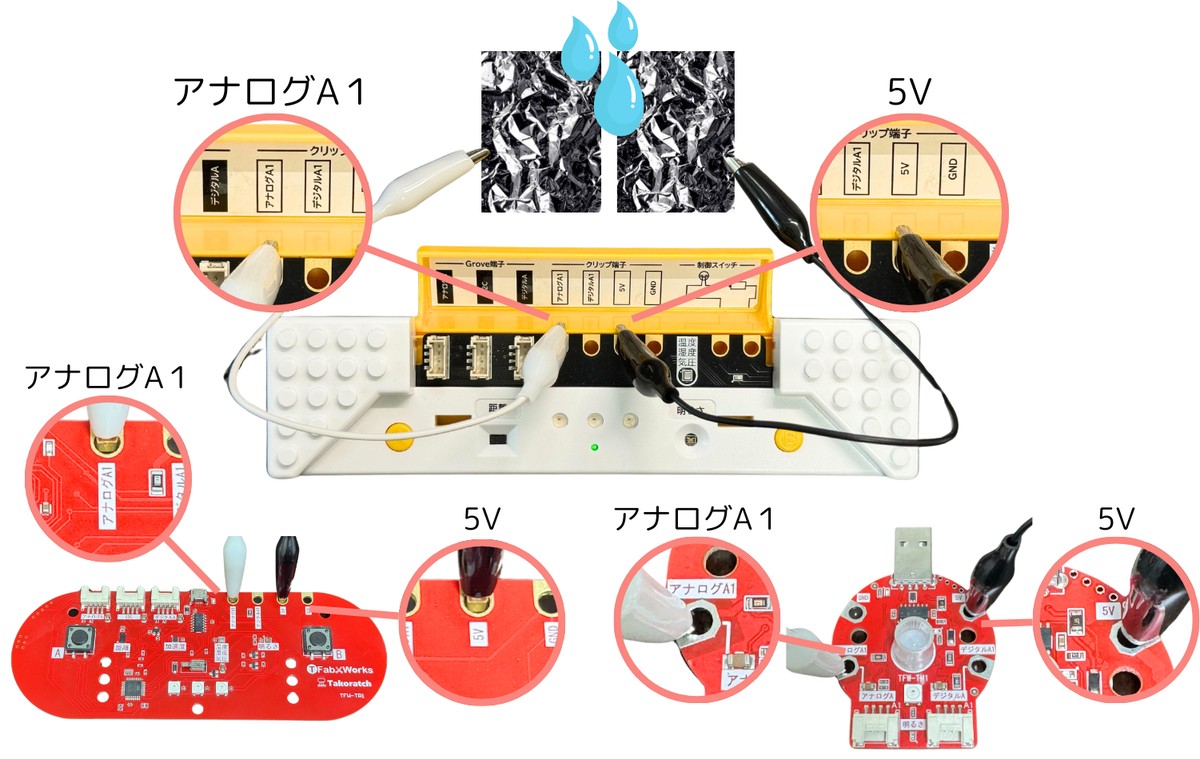

アナログA1端子と５V端子の接続について

• 電気の通りやすさを調べられます。
• 通りやすい方がグラフの数値が大きくなります。

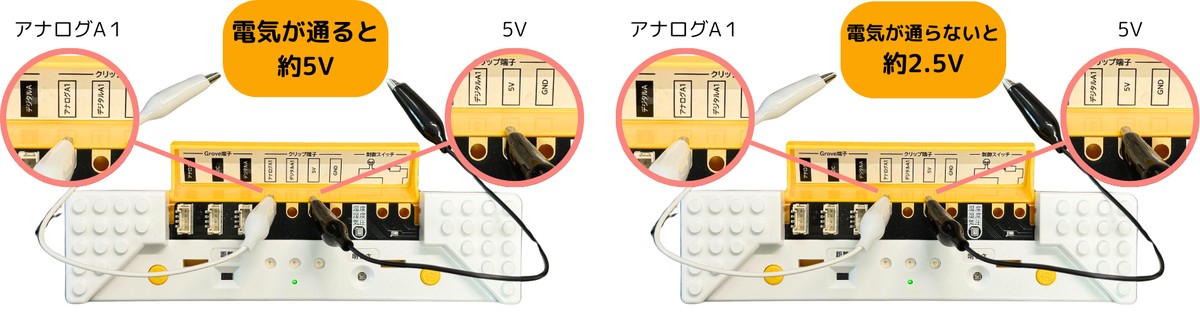

• 電気が通らないと50、電気が通りやすいと100になります。
• 電気が少し通りにくいもの（水など）では、数値は50~100の間の数値になります。
• 注意
  • 端子やクリップの金属部分に手を触れていると、数値が不安定になります。
  • ５V端子とGND端子は繋げないでください！（ショートして接続が切れます！）
• メモ
  • 測定するものの電気の通りやすさに応じて、5V端子からアナログA1端子に流れ込む電流の強さが変化します。その結果、アナログA1端子の電圧が変化します。この電圧の変化がグラフに表示されます。

AkaDakoグラフで電気の通りやすさを見る

1. AkaDako探求ツールのUSBケーブルを使用するタブレットやPCに接続する
2. AkaDakoグラフ起動
3. 左の「デバイスを接続する」をクリック。
4. 左上のセレクターで「50.アナログA1」を選択。
5. 計測の間隔を設定する。
6. スタート(緑の▶)」をクリックする。

実験例

• 準備中
